Canons d'artillerie et artillerie côtière Empty Canons d'artillerie et artillerie côtière

Message  Yannig du 22 Mer 13 Jan 2010, 19:13

je propose ici de mettre un descriptifs des canons et d'obusiers utilisés par l'artillerie allemande. Cela aura pour but de mieux s'y retrouver notamment dans la puissance de feu de certains points d'appui.

je commence avec le :

15,5 cm sFH 414(f) (dénomination allemande) - 155 court Schneider Mle 1917 (francais)

sFH = schwere Feld Haubitze ( obusier de campagne lourd)

Portée: 11 200 mètres
Poids de la pièce : 4000.0 kg environ
Cadence de tir: 3 coups à la minutes
Poids de l'obus : 43kg

Canons d'artillerie et artillerie côtière E0q4w8

Ce type de canons datant de la 1ère guerre mondiale est souvent utilisé dans les batteries divisionnaires des divisions d'infanterie se trouvant en Bretagne. On les retrouve notamment sous casemates du type 669.


Dernière édition par Yannig du 22 le Lun 18 Jan 2010, 17:55, édité 2 fois
Yannig du 22
Yannig du 22
Modo

Nombre de messages : 2219
Age : 54
Localisation : ST BRIEUC
Date d'inscription : 25/04/2008

Revenir en haut Aller en bas

Canons d'artillerie et artillerie côtière Empty Re: Canons d'artillerie et artillerie côtière

Message  Aber Mer 13 Jan 2010, 19:19

mon canon préféré cheers
Aber
Aber
Membre décédé

Nombre de messages : 580
Age : 36
Localisation : Bretagne
Emploi/loisirs : Militaire
Date d'inscription : 05/12/2008

https://bretagne-39-45.forums-actifs.com/forum.htm

Revenir en haut Aller en bas

Canons d'artillerie et artillerie côtière Empty 7,6 cm I.K.H 290 (r)

Message  Yannig du 22 Jeu 14 Jan 2010, 09:27

7,6 cm I.K.H 290(r) Infanterie Kanone Haubitze

Canons d'artillerie et artillerie côtière Kbahk8

Caractéristiques techniques :

Désignation originale = 76mm Pushka Obr. 1927g (76-27)
Calibre = 76mm
Longeur du tube = 125cm (L/16,5)
Poids = 229 kilos
Champ de tir horizontal = 6°
Champ de tir vertical = de -6° à +25°
Vitesse initiale = 387m/s
Poids du projectile = 6,4kilos
Portée maxi = 8.850m
Cadence de tir maxi = 14cps/min

cet obusier d'origine soviétique sert essentiellemnt de soutien d'infanterie au sein des compagnies d'obusiers régimentaires! ex : la 13°(I.G)/G.R 897 de la 266 ID.

amicalement
Yannig du 22
Yannig du 22
Modo

Nombre de messages : 2219
Age : 54
Localisation : ST BRIEUC
Date d'inscription : 25/04/2008

Revenir en haut Aller en bas

Canons d'artillerie et artillerie côtière Empty 7,5 cm Le.I.G 18

Message  Yannig du 22 Jeu 14 Jan 2010, 09:50

7,5 cm le.IG 18 canon léger d'infanterie

il existe aussi ce petit obusier allemand comme soutien d'infanterie que l'on retrouve dans certaines compagnies. il fut construit par la firme Rheinmetall! ex : 13(I.G) / G.R 984 de la 275 I.D.

Canons d'artillerie et artillerie côtière 207vybl

il pouvait avoir des roues pneumatiques dans sa version motorisé!


Calibre: 75 mm (2,95 in)
élévation: -10 ° à 73 °
Vitesse initiale: 210 m / s
Portée: 3550 m (3.882 m.)
Débattement: 12 °
Poids: 400 kg (882 lbs)
Poids de l'obus: entre 3 kg et 6 kg suivant le type d'obus


amicalement
Yannig du 22
Yannig du 22
Modo

Nombre de messages : 2219
Age : 54
Localisation : ST BRIEUC
Date d'inscription : 25/04/2008

Revenir en haut Aller en bas

Canons d'artillerie et artillerie côtière Empty Re: Canons d'artillerie et artillerie côtière

Message  jeremiah29 Jeu 14 Jan 2010, 10:32

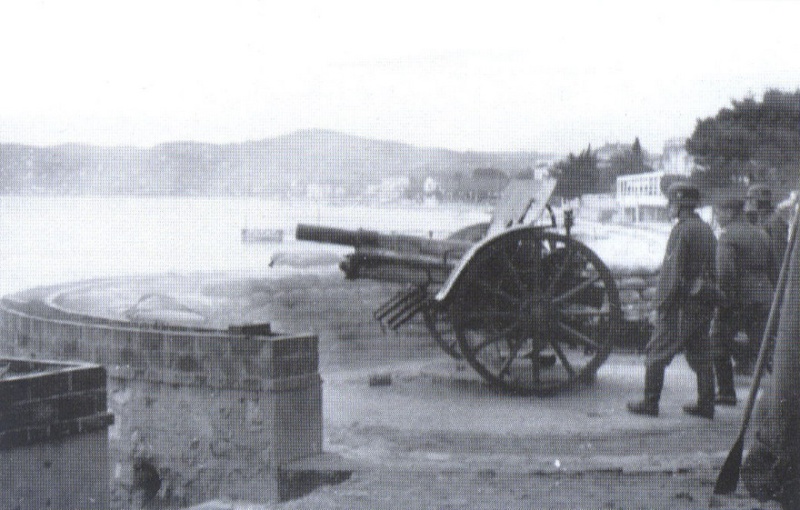

10 cm leFH 316 (j) (ou 10 cm le FH 14/19(t) ou 10 cm leFH 14/19 (p) ou 10 cm leFH 318 (g))

Initialement, cette arme fabriquée par Skoda est d’origine austro-hongroise et porte le nom de « Skoda 100 mm houfnice vz.14 ». Quand Skoda devient tchécoslovaque, cet obusier est revu et amélioré et devient le « Skoda houfnice vz.14/19 ».
Grâce à ces qualités, il est largement exporté vers divers pays comme la Grèce, la Hongrie, la Pologne ou la Yougoslavie.
En Tchécoslovaquie, les Allemands en capturent un certain nombre (environ 380) qu’ils utilisent notamment lors de la campagne de France sous la désignation 10 cm le FH 14/19(t). Ils s’emparent également des obusiers qu’ils trouvent dans les autres pays voisins. Ceux récupérés chez les Polonais (environ 680) reçoivent l’appellation 10 cm leFH 14/19 (p), ceux retrouvés en Yougoslavie l’appellation 10 cm leFH 316 (j) et ceux utilisés auparavant par les Grecs l’appellation 10 cm leFH 318 (g).
S’il est largement employé au début du conflit, cet obusier se voit ensuite relégué à un rôle défensif.

Calibre : 100 mm
Poids de l'obus : 14 Kg
Portée maximale : 9 970 m
Masse : 2 025 Kg en déplacement et 1 505 Kg en action
Longueur : 2,40 m
Élévation : -7,5 ° à 48 °
Rotation : 5,5 °
Vitesse initiale : 415 m/s

On retrouve 4 pièces de 10 cm le.FH 316 (j) au sein de la 6./AR.343.
L'Ost-Batterie 582 est également composée de 4 pièces de 10 cm le.FH 316 (j).

Canons d'artillerie et artillerie côtière 10_cm_10

Canons d'artillerie et artillerie côtière 10_cm_11

Laurent
jeremiah29
jeremiah29

Nombre de messages : 1952
Age : 56
Localisation : Nord-Finistère
Emploi/loisirs : nombreux
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

Canons d'artillerie et artillerie côtière Empty Re: Canons d'artillerie et artillerie côtière

Message  jeremiah29 Jeu 14 Jan 2010, 17:17

Bonjour !

Il existe déjà un post sur le 10.5 cm le.FH 18 dans la section "Infanterie"... Il serait peut-être bon de le mettre dans ce nouveau sujet... Wink

Laurent
jeremiah29
jeremiah29

Nombre de messages : 1952
Age : 56
Localisation : Nord-Finistère
Emploi/loisirs : nombreux
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

Canons d'artillerie et artillerie côtière Empty 19,4 cm Kanone (Eisenbahn) 486 (f) ou 93 (f)

Message  Yannig du 22 Lun 18 Jan 2010, 17:30

19,4 cm Kanone (Eisenbahn) 486 (f) ou 93 (f)
Dénomination allemande : 19,4 cm K (E) 486 (f)-93 (f)
Dénomination originale : canon de 194 mm TAZ mle 70/93 rayé à gauche;
Longueur de la bouche à feu : 5886 mm L/30,4
Longueur de la partie rayée : 4600 mm, Nombre de rayures : 38
Poids de la pièce en position de tir : 65000 kg
Poids du canon : 10500 kg
Longueur totale hors tampons : 14,7 mètres
Pointage en direction : 360°
Pointage en site : -3° à +40°
Vitesse initiale : 638 mètres par seconde
Cadence de tir : 1 coup par minute
Portée maximale : 18300 mètres
Poids de l'obus : 85 kg
Types de munitions : obus explosif en fonte aciérée type D, obus explosif en fonte aciérée type D à fausse ogive.
Firme : Schneider et Cie, Le Creusot
Principale batterie employant cet armement : MKB Cezembre 1./MAA 608.
Canons d'artillerie et artillerie côtière 2ecj18w

Source : A.Chazette
Yannig du 22
Yannig du 22
Modo

Nombre de messages : 2219
Age : 54
Localisation : ST BRIEUC
Date d'inscription : 25/04/2008

Revenir en haut Aller en bas

Canons d'artillerie et artillerie côtière Empty Re: Canons d'artillerie et artillerie côtière

Message  Aber Mer 01 Sep 2010, 12:57

Serait'il possible de séparer les posts et d'en faire des post-it?
Aber
Aber
Membre décédé

Nombre de messages : 580
Age : 36
Localisation : Bretagne
Emploi/loisirs : Militaire
Date d'inscription : 05/12/2008

https://bretagne-39-45.forums-actifs.com/forum.htm

Revenir en haut Aller en bas

Canons d'artillerie et artillerie côtière Empty Re: Canons d'artillerie et artillerie côtière

Message  jeremiah29 Mer 01 Sep 2010, 13:48

Salut Aber !
Je ne comprend pas le sens de ta question... c'est quoi la différence entre un "Post" et un "Post-it" ?? confused

Laurent
jeremiah29
jeremiah29

Nombre de messages : 1952
Age : 56
Localisation : Nord-Finistère
Emploi/loisirs : nombreux
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas
